概述：
      STXQ系列微機智能消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、過壓故障和諧振故障。
      如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均準確判斷，動作迅速，較完善地解決了電力系統中電網的消諧問題，并能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。
功能及特點
      模塊化設計，結構緊湊，技術先進，高速ARM核處理器使運算實時性和動作準確性得以保證；
      實時監控系統狀態，對出現的異常運行狀態（接地故障、過壓故障和電網諧振）做出準確判斷，并作出及時動作；
      工業標準的RS-485通訊接口，可以向上位機傳送系統的運行狀態；
      故障追憶功能，顯示近10次歷史故障記錄；
      具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
      雙硬件看門狗電路確保軟件運行的可靠性；
      中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
信號燈及按鍵說明：
      運行： 正常運行指示燈，閃爍頻率1Hz;
      諧振： 諧振故障指示，諧振故障消除后熄滅；
      報警： 故障指示，系統正常運行后熄滅；
      +、-、↑、↓：菜單選擇和參數調整按鍵；
      確認： 進入下級菜單和確認參數設定按鍵；
      取消： 返回上級菜單和取消參數設定按鍵；
      復位： 系統重新啟動按鍵。
工作原理

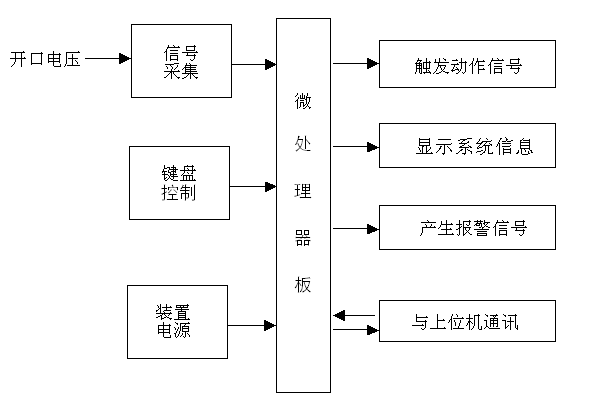

  微機二次消諧裝置控制器是基于PT提供的開口電壓信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器、按鍵顯示、信號輸出和電源等模塊構成。

操作說明

設備在到達現場后，先進行控制器試驗，電源要求為直流220V±10%。在送電前需檢測電源的性是否正確。
1、通電開機后液晶屏顯示：

2、2秒后顯示界面：



當裝置上電后，將輪流顯示兩段母線各頻率電壓。通過“↑↓”按鍵顯示當前時間。當系統出現接地故障、過壓故障、和電網諧振故障時，將會顯示報警，如下圖所示：

3、按下“確認”按鍵進入主菜單界面：



通過“↑↓”按鍵選擇操作項目，選定項為反色顯示。按下“確認”可進入要操作的子菜單界面。主菜單共有6項。
4、故障記錄

通過“↑↓”按鍵查詢近10次故障的歷史記錄。按下“取消”返回主菜單界面，按下“-”鍵清除存儲器記錄。
5、時間設定


通過按“↑↓”按鍵選擇修改時間參數（選中項反色顯示），“+，-”按鍵來修改時間，“確認”按鍵保存新設置的時間，“取消”按鍵不保存新設置的時間并返回主菜單。
6、通訊設置

通過按“↑↓”按鍵選擇修改參數項（選中項反色顯示），“+，-”按鍵來修改對應的參數，“確認”按鍵保存新設置的參數，“取消”按鍵不保存新設置的站號并返回主菜單。
7、參數設置
參數設置界面共6項參數，如下圖：


“↑↓”按鍵選擇修改參數的項目，選中項目反色顯示，“+,-”按鍵設置參數數值，“確認”按鍵保存新設置的參數并返回主菜單，“取消”按鍵不保存新設置的參數并返回主菜單。
8、段位選擇

“ ↑↓”按鍵選擇修改參數的項目，選中項目反色顯示，“+,-”按鍵設置需呀啟動的測量段，“確認”按鍵保存新設置的參數并返回主菜單，“取消”按鍵不保存新設置的參數并返回主菜單。
9、出廠設置
       按下“確認”恢復出廠參數設置。
使用環境
       1、海拔高度：小于2000m，特殊情況下可達4000m；
       2、工作環境溫度：-10℃- 60℃；
       3、空氣相對濕度：90% (25℃)、50% (40℃)
       4、使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞緣性氣體；
       5、安裝地點具有防風、防雨和防塵設施。
