脫扣后通過顯示屏來確認故障原因：
發生脫扣時，故障原因會顯示在顯示上并以0.5秒的時間間隔閃爍
如此每按次“顯示”鍵，顯示屏上會依次顯示故障原因、發生故障時的3相實際電流值和設定值，以便進步分析電機故障原因。
|
故障顯示 |
故障名稱 |
發生故障原因 |
|
|
過電流 |
實際電流大于設定電流 |
|
|
欠電流 |
實際電流小于欠電流設定值 |
|
|
缺相 |
缺相或相間不平衡超過50% |
|
|
接地 |
發生漏電且漏電電流大于漏電電流設定值 |
|
|
鎖止 |
實際電流大于鎖止電流設定值 |
|
|
反相 |
接入保護器的三相主回路相序接反 |
|
|
堵轉 |
電機發生堵轉 |
質量保證：
1、本公司是電子集成保護器研制、生產專注單位，將本著用戶至上，質量第，信譽第的原則，用ISO9001標準作為質量保證體系。
2、對于長期使用本公司產品且數量大的用戶，本公司將定期派技術人員巡訪，對產品進行檢查、維護，確保機器設備的可靠可靠運行。
3、本公司產品享有兩年的保用期，即購貨之日起兩年內封條未被破壞（保護器沒有被自行打開過）而發生任何功能性問題，本公司律免費調換，人為損壞和使用不當造成的損壞除外。

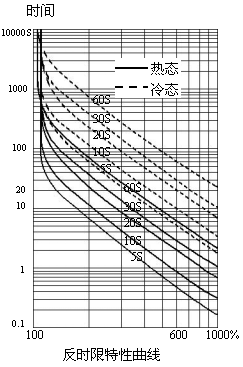

脫扣曲線：
規格及技術參數：
|
電 流 設 定 |
規 格 |
電 流 范 圍 |
|
|
06 |
0.5~6A |
||
|
60 |
5~60A |
||
|
60A以上電機用05型配外部互感器組合使用 |
|||
|
動 作 時 間 特 性 |
反時限/定時限 |
||
|
保護功能 |
過流保護 |
根據設定時間動作 |
|
|
缺相保護 |
<3秒 |
||
|
逆相保護 |
0.1秒 |
||
|
不平衡保護 |
<5秒 |
||
|
堵轉保護 |
5秒 |
||
|
鎖止 |
0.5秒以內 |
||
|
欠流 |
3秒 |
||
|
接地 |
0.05~1秒可選 |
||
|
時間設定 |
定時限 |
啟動延時 |
0~60秒 |
|
過載延時 |
0~30秒 |
||
|
反時限 |
動作時間 |
0~60秒 |
|
|
允 許 誤 差 |
電 流 |
+5% |
|
|
時 間 |
+5% |
||
|
操 作 電 源 |
電 壓 |
AC220V+20% |
|
|
頻 率 |
50~60Hz |
||
|
輔助觸點 |
容 量 |
5A/250VAC(電阻性負載) |
|
|
耐 壓 |
外殼與線路間 |
2.0KV常用頻率1分鐘 |
|
|
觸 點 間 |
1.0KV常用頻率1分鐘 |
||
|
使 用 環 境 |
溫 度 |
－25~80℃ |
|
|
濕 度 |
相對濕度≤85% |
||
|
安 裝 方 式 |
35mm導軌安裝方式 |
||
|
連 接 方 式 |
貫通式 |
||
|
功 耗 |
低于1.5W |
||
型號定義：
安裝調試：
1、該保護器投入使用前，先按下“測試／復位”鍵，一方面測試保護器工作是否正常，同時使保護器進入Test模式，再配合“功能”鍵和“設置”鍵對保護器的功能進行設置。
2、在Test模式下每按一次“功能”鍵時，顯示屏從１.CHA至Sto如下表依次顯示，需要更改顯示屏上所顯示功能項的值，按“設置”鍵至所需的值，再按“功能”鍵該功能設置完畢顯示下一功能項，所有功能項設置完后，在“Sto”功能項上按“設置”鍵對所有設定值進行儲存后才有效。
|
功能 |
設定值 |
功能說明 |
備注 |
|
1.CHA |
Inv/dEF |
選擇反時限或定時限 |
默認值為反時限 |
|
2.dEF |
0~30(S) |
定時限過載延時設定 |
選擇定時限才顯示 |
|
3.r.p |
OFF/on |
選反相保護功能 |
默認值為“OFF” |
|
4.Und |
OFF/30~70(%) |
選擇欠電流保護功能 |
默認值為“OFF” |
|
5.g-F |
OFF/0.05~1.0S |
選擇接地保護功能 |
默認值為“OFF” |
|
6.Stl |
OFF/on |
選擇堵轉保護功能 |
默認值為“OFF” |
|
7.Loc |
OFF/200~900% |
選擇及設定鎖止功能 |
默認值為“OFF” |
|
8.Ct |
1~120 |
設定CT變比 |
默認值為“1:1” |
|
9.P.F |
On/oFF |
選擇缺相保護功能 |
默認值為“on” |
|
Sto |
Sto |
儲存 |
|
3、用“時間設定”旋鈕設定動作時間，顯示屏上顯示當前設定的時間值
反時限特性：
1)在功能項“１.CHA”選擇反時限特性（Inv）,動作時間應以在反時限特性上額定電流600％的點為基準
2)動作時間可在0~60秒內設定，具體設定應參照電機的啟動時間。
3)當電機啟動時，按照冷態特性曲線；當電機啟動后并超過設定時間，按照熱態特性曲線
定時限特性：
1)在功能項“１.CHA”選擇定時限特性dEF(定時限)
2)“時間設定”旋鈕所設定的時間為電機啟動延時時間。
3)過載延時時間可在功能項“2.dEF”中設定
4、用“電流設定”旋鈕設定動作電流，顯示屏上顯示當前設定的動作電流值
1)設定動作電流值時，以電機的額定電流為準，一般應設置為電機正常運轉時負載電流的110~115％。特別情況可根據實際情況自行設置。
2)數字式電機保護器根據電流調整范圍有05(0.5~6)和60(5~60)兩種，使用外部CT時，在用功能項“8．Ct”設定CT變流值，比如使用100:5的互感器，“8．Ct”功能項應設為“20”保護器將換算比率后顯示屏上顯示實際電流值，（注：60型保護器，在出廠時已將CT比設為10:1，請不要更改）
3)設定負載電流時也可根據發光條所顯示的負載率來確定電流值（一般負載率設定為90%）
5、用顯示鍵來確定電流和時間的設定值及三相負載電流的實際值
1)正常狀態時在顯示屏顯示3相電流中最大電流值
2)每按一次“顯示”鍵，依次循環顯示三相實際電流、負載電流設定值、時間設定值。
3)如不按鍵，過3~4秒后恢復正常顯示狀態
6、4-20mA電流輸出
當電機電流小于或等于最小設定電流時，*7-*8輸出4mA; 當電機電流大于或等于最大設定電流時，*7-*8輸出20mA;中間值成比例計算。
注：*7－*8上負載電阻需小于等于250Ω
7、通過拔碼開關設定漏電電流值
|
漏電電流（mA） |
拔碼開關狀態 |
|||
|
1 |
2 |
3 |
4 |
|
|
100 |
OFF |
OFF |
OFF |
OFF |
|
200 |
ON |
OFF |
OFF |
OFF |
|
500 |
OFF |
ON |
OFF |
OFF |
|
1000 |
OFF |
OFF |
ON |
OFF |
|
1500 |
OFF |
OFF |
OFF |
ON |
|
2000 |
OFF |
OFF |
ON |
ON |
|
2500 |
ON |
ON |
ON |
ON |
