概述：
ST194E 系列網絡電力儀表是種用于電力質量監測的理想設備。該儀表同時對電網中電流、電壓、頻率、有功功率、無功功率、視在功率、電能、功率因數等進行測量外，還具有對所測試的電量可轉換成4路模擬量輸出或2路脈沖量輸出功能。適用于變壓器、發電機組、電容器組和電動機等的分布式檢測，電力電網、自動化控制系統的現場監測顯示。
ST194E 系列網絡電力儀表也可應用于工廠自動化和建筑物自動化。它能測量全數的電量參數，可方便地應用于各種量程的交流開關和工業供電分布式測控系統的測量和數據記錄。在ST194E系列網絡電力儀表的基礎上，只要簡單增加套基于IPC工控機的中央通訊主控顯示軟件，就可建立套監控系統。
ST194E 系列網絡電力儀表能替代很多個傳統的模擬或數字測量?jī)x表（例如電流表、電壓表、功率表、功率因數表、頻率表等），可大大降低系統成本，方便現場布線，提高系統的可靠性。網絡電力儀表備有串行口，允許連接開放式結構的電腦網絡；應用Modbus通訊規約，方便計算機編程設置或讀取數據。
典型應用:
全數電量測量
大需量、功率因數等測量控制
電能計量
可取代三相測量表計、三相電量變送器
變壓器、發電機組、電容器組和電動機的分布式檢測
中壓和低壓系統
SCADA、EMS、DCS集成廠商
商業和工業應用
功能介紹
電量測量
相 電 壓：Ua、Ub、Uc (三相四線)
線 電 壓：Uab、Ucb (三相三線)
電 流：Ia、Ib、Ic
有功功率：Pa、Pb、Pc、Psum (有功分相功率及總功率)
無功功率：Qa、Qb、Qc、Qsum (無功分相功率及總功率)
視在功率：Sa、Sb、Sc、S (視在分相功率及總功率)
功率因數：Pfa、Pfb、Pfc、Pf (分相及平均功率因數)
頻 率：F
電能計量
有功電能：+WH、-WH (正向與反向有功電能)
電能脈沖常數：1000P/kWh
無功電能：+varH、-varH (正向與反向無功電能)
電能脈沖常數：1000P/kvarh
8時段4費率，保存當前電能、上月電能、上上月電能
脈沖量輸出（選配，需備注） (選脈沖量輸出后就不能再選模擬量輸出)
可選2路光耦隔離脈沖輸出
輸出對應量可設置為Wh、varh
光耦輸出的外接上拉電阻R=Vcc/5mA，Vcc =5V/12V/24V
模擬量輸出（選配，需備注）(選模擬量輸出后就不能再選脈沖量輸出)
3路光耦隔離模擬量輸出
第1路可輸出電量：Ua、Ia、Pa、Qa、PFa、PF平均
第2路可輸出電量：Ub、Ib、Pb、Qb、PFb、P總、Ia
第3路可輸出電量：Uc、Ic、Pc、Qc、PFc、Q總、F、PF
三相三線時，各路的分相功率因數和分相無功系統將自動屏蔽，不能輸出。其他接線方式時，以上各電量均可輸出。
測量方式
可選擇3相3線、3相4線、1相2線
PT變比： 1～5000
CT變比： 1～2000
顯示
LED/紅色，3排，每排5個阿拉伯?dāng)?shù)字字母
顯示方式可設置為手動/自動掃描
通訊接口
個通訊端口：RS485
MODBUS通訊規約（RTU模式）
波特率：1.2k/2.4k/4.8k/9.6k/19.2k
地址：1～254
技術指標：
1、引用標準：
基本電量：GB/T13850-1998 (IEC688-1992)
有功電能：GB/T17215-2002 (IEC61036:2000)
無功電能：GB/T17882-1999 (IEC61268:1995)
2、精度指標
|
參數 |
精度 |
A相 |
B相 |
C相 |
總量 |
平均 |
|
電壓 電流 有功功率 無功功率 視在功率 功率因數 有功電能 無功電能 頻率 |
0.5%fs 0.5%fs 0.5%fs 0.5%fs 0.5%fs 0.5%fs 1%rd 2%rd 0.05%rd |
V1 A1 W1 var1 VA1 PF1
|
V2 A2 W2 var2 VA2 PF2
|
V3 A3 W3 var3 VA3 PF3
|
W var VA PF Wh varh Hz |
VE AE
|
3、輸入
電壓：額定220V (可選57.7V/100V/380V)
電流：額定5A (可選1A)
頻率：45-65Hz
4、負載
電壓：<0.5VA/相 (額定220V時)
電流：<0.5VA/相 (額定5A時)
5、過載
電流：2 倍額定連續 10倍額定10秒
電壓：2 倍額定連續 600V 10秒
6、絕緣強度
IEC 688 / IEC 255-3 ( 1989 )
2kV AC rms 1 分鐘，輸入/輸出/外殼/電源之間
7、電磁兼容試驗
靜電放電抗擾度試驗：IEC-61000-4-2 4級 ；測試電壓:8Kv
電快速瞬變脈沖群抗擾度試驗：IEC61000-4-4 3級
測試電壓: 輸入 1kV ； 輔助電源 2kV
浪涌(沖擊)抗擾度試驗：IEC61000-4-5 4級 ； 共模4kV電壓測試
8、工作環境
溫度：-20℃～+60℃
濕度：RH 20%～95%（無凝露）
9、防護等級
面板:IP40
10、貯藏條件
溫度：-25℃～+70℃
濕度：RH 20%～95%
11、工作電源
AC 80-265V, 45-65Hz, DC 80-380V
DC 20-60V (可選)
最大功耗 6W
12、外形尺寸
長×寬×高=96mm×96mm×114mm
13、安裝開孔尺寸
長×寬=91+1mm×91+1mm

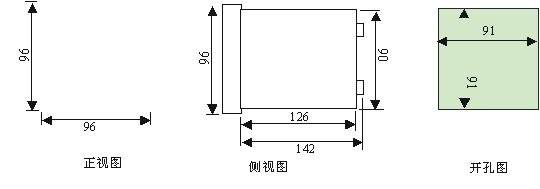

外形及安裝尺寸：
