產品概述：

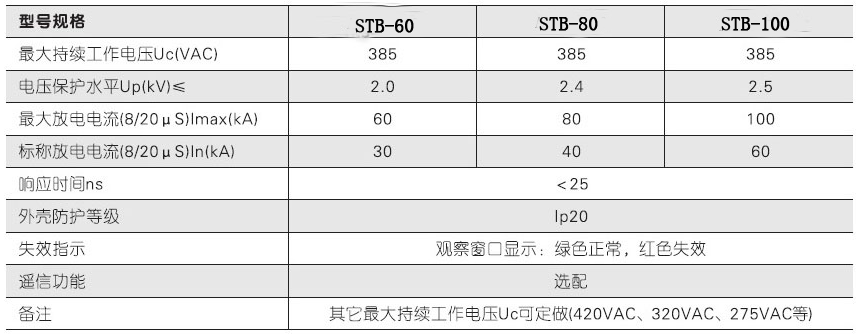

      電源電涌保護器是專門針對太陽能光伏發電系統的電涌防護，有通流量為60KA、80KA、100KA等多種等級的多直流電源保護器模塊，可適用于不同電壓的光伏發電系統。產品與其他STB產品配合起，可構成對太陽能光伏發電系統進行完全、完善的雷電防護系統。
      STB系列電涌保護器(以下簡稱STB)適用于交流50/60Hz，額定電壓至380V的IT、TT、TN-C、 TN-S、TN-C-S，等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。
      STB其設計依據符合GB18802.1/IEC61643-1標準。
      電源電涌保護器可用于雷擊區域的LPZ0-2區域或更高界面，根據通流量大小可為太陽能光伏發電系統提供Ⅱ級粗保護和Ⅲ級細保護。電涌保護器安裝的合適位置有：低壓交流電逆向入網電表側和逆變器的直流輸入端、交流輸出端。在逆變器的直流輸入側，安裝Ⅱ級直流電源保護器。

主要結構與工作原理：
      STB為端口，防觸電保護，戶內式固定安裝，電壓限制型。

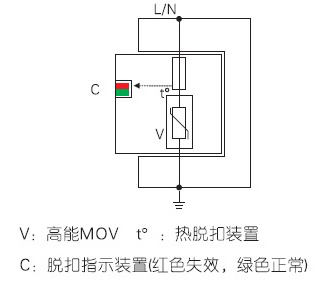

      STB內置脫離器，當STB因過熱、擊穿失效時，脫離器能自動的將其從電網上脫離，同時給出指示信號。STB正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
      1P+N，2P+N，3P+N的STB由1P，2P，3P的STB+NPE零地保護模塊組成，應用于T N - S、 TN- C-S等供電系統。

產品安裝：

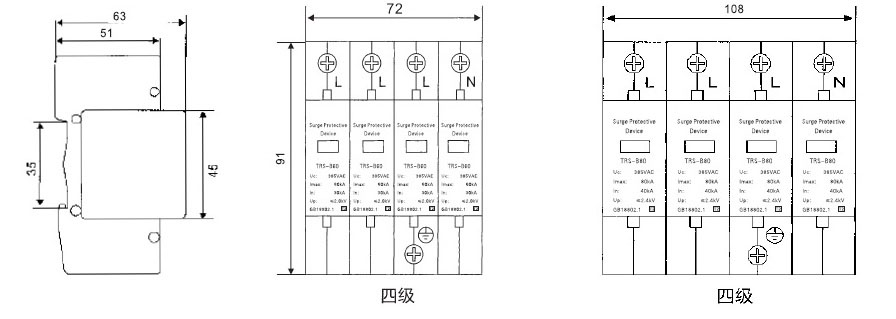

      采用35mm的標準導軌安裝，連接銅質多股導線為2.5~35mm2。
      STB每前端必須設置保護使用熔斷路或小型斷路器雷電流STB保護，用于STB擊穿后短路保護。
      STB安裝于被保護線路(設備)前端，并連接于供電線路。A級產品安裝于建筑物入戶線路電涌電流較大的總配電箱，B、C級產品多安裝于樓層分配電箱，D級產品緊挨設備前端電涌電流較小，殘壓要求較低的場合。
