產品概述：
       電流互感器（CT）在電力系統中，廣泛應用于次測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。運行中如果二次繞組開路，或次繞組流過異常電流（如雷電流、諧振電流、電容充電電流、電感啟動電流等），都會在二次側產生數千甚至上萬伏的過電壓。這不僅給二次系統緣造成危害，還會使互感器過激而燒毀，甚至危及工作人員的生命可靠。
用途功能：
      本保護器主要用于電流互感器二次側由于各種異常引起的過電壓保護。該保護器并接于電流互感器二次繞組的兩端，正常運行時泄露電流小，呈高阻狀態。由于漏電流小，小于1mA，對該回路保護動作值和表計準確精度的影響可以忽略不計。此時保護器控制電路不工作。
      當電流互感器二次開路或次繞組出現異常過流時，在二次繞組中產生的電壓高于正常運行電壓（其值取決于電流互感器本身參數和運行情況），STKB系列保護器能將過電壓時間有效地被限制在50nS內，從而治好避免了過電壓危害并可靠地將二次繞組短路并發光提示，同時提供組閉鎖差動遙信接點。故障排除后，將其復位即可重復使用。動作壽命可達萬次之多。避免了保護動作后更換保護器的麻煩，運行更加方便。
產品系列：
      1、STKB-I   （V）   單繞組過電壓保護器
      2、STKB-IV          單繞組過電壓保護器
      3、STKB-4  （V）   4繞組過電壓保護器
      4、STKB-6  （V）   6繞組過電壓保護器
      5、STKB-9  （V）   9繞組過電壓保護器
      6、STKB-12 （V）   12繞組過電壓保護器
      7、STKB-18 （V）   18繞組過電壓保護器
注：帶V為導軌安裝方式，不帶V均為嵌入式安裝方式
保護原理及測試方法：

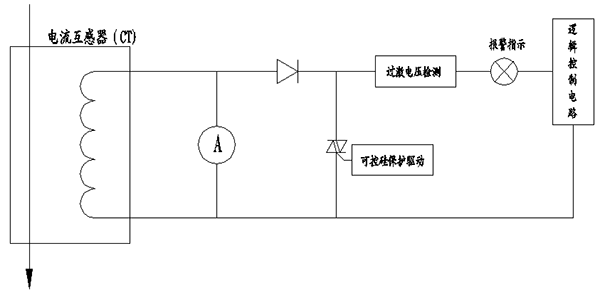

1、保護原理

當電流互感器因故障開路時，指示燈亮，可控硅導通（6A）保護電流互感器。

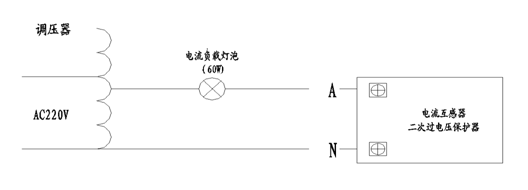

2、測試方法及原理圖

      用調壓器將電壓調至140～170V，模擬互感器開路電壓，用燈泡模擬互感器負載，可控硅導通，燈泡亮，保護功能起作用。繼電器（K1、K2）閉合，驅動報警或聯動。用復位按鈕或J1、J2消除記憶，釋放可控硅和繼電器。

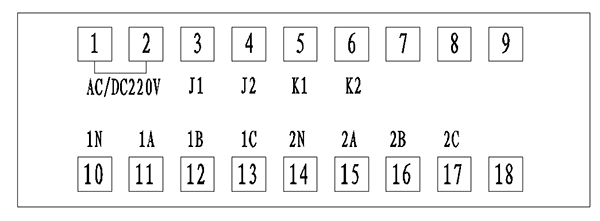

3、端子號及連接（以四繞組為例）

注意：請勿將輸入端1、2兩腳間的電源接錯，接入380V的電壓會使裝置損壞。
